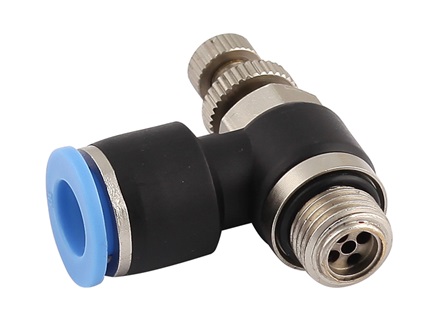

Zawór dławiąco-zwrotny, do siłownika, fi6, G1/8

Dane techniczne – Zawór dławiąco-zwrotny wtykowy G 1/8 – 6

Gwint: 1/8
Rodzaj gwintu: G
Średnica przewodu D: 6 mm

Zastosowanie zaworów dławiąco-zwrotnych wtykowych kątowych G 1/8″ – G 1/2″

Zawory dławiąco-zwrotne wkręcane wtykowe G 1/8″-G 1/2″ są elementami sterującymi natężeniem przepływu sprężonego powietrza i są przeznaczone w układach pneumatycznych do regulacji prędkości ruchu napędów pneumatycznych o bardzo korzystnym stosunku jakości do ceny.

• działają na zasadzie dławienia przepływu powietrza (przy pomocy pokrętła) w jednym kierunku i umożliwiają swobodny przepływ w kierunku przeciwnym
• zawory dławiąco-zwrotne G 1/8″-G 1/2″  posiadają dławienie na wylocie (do stosowania do siłowników)
• zawór dławiąco-zwrotny wkręcany spełnia rolę złączki kątowej  wtykowej pneumatycznej
• montaż zaworów dławiąco-zwrotnych G 1/8″-G 1/2″ bezpośrednio w przyłączach siłowników pneumatycznych zwiększa skuteczność regulacji prędkości ruchu tłoczyska
• dla prawidłowej pracy siłowników pneumatycznych dławienie przepływu odbywa się wylocie powietrza z siłownika
• średnice przewodów: od D4 do D12
• zakres gwintów: G1/8 do G1/4 oraz gwint metryczny M5
• zakresie ciśnienia pracy: od 0 do 10 barów
• zakresie temperatury: od 0°C do + 60°C.
• medium robocze: sprężone powietrze.

Zawory dławiąco-zwrotne wkręcane

• zawory dławiąco-zwrotne wkręcane gwarantują skuteczną i bezstopniową regulację prędkości ruchu elementów wykonawczych, zapewniając jednocześnie szybki i łatwy montaż przewodów, węży prostopadle do osi otworu zasilającego
• ze względu na prawidłową pracę siłowników pneumatycznych, zawory dławiąco-zwrotne  montowane muszą być tak, aby dławienie przepływu następowało po stronie odpowietrzanej
• wysoka jakość zaworów dławiąco-zwrotnych  umożliwia ich stosowanie w trudnych warunkach pracy i pozwala na wielokrotny montaż/demontaż przewodów pneumatycznych przy zachowaniu szczelności
• do zaworów dławiąco-zwrotnych  podłączane są elastyczne przewody o średnicy zewnętrznej od D4 do D12, z PU, PUN, PE i PA
• dla wyższych ciśnień pracy zaleca się stosowanie przewodów i węży z poliamidu (PA).
• zawory dławiąco-zwrotne dostępne są z typowymi gwintami calowymi od G1/8” do G1/4”, oraz metrycznym M5
• zawory dławiąco-zwrotne  wykonane są z wytrzymałego tworzywa sztucznego i mosiądzu niklowanego.
• zaleca się stosowanie przewodów kalibrowanych.
• zawory dławiąco-zwrotne wkręcane  mają możliwość obrotu części mocującej przewód dla dopasowania położenia podłączonego przewodu.
• przewody i węże do zaworów dławiąco-zwrotnych dobiera się zgodnie ze średnicami zewnętrznymi.
• Uszczelnianie gwintów zaworów: za pomocą o-ringa.
• do prawidłowego przygotowania przewodów do montażu, należy stosować obcinaki przewodów .
