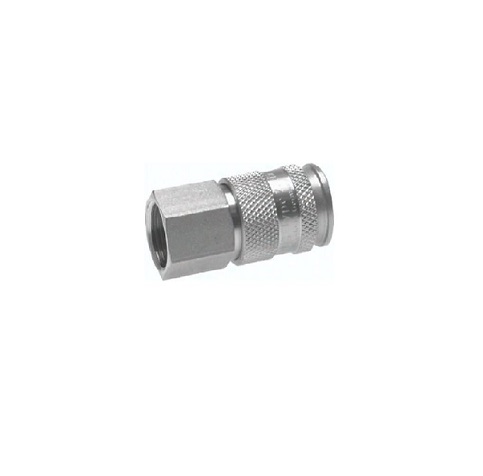

Szybkozłącze gniazdo GW3/4", NW10

Gniazda zlacza z gwintem zewnetrznym – NW 10

Gwint wewnętrzny: 3/4″

Materialy:
Typ MS niklowany: Obudowa z mosiadzu niklowanego, tuleja przesuwna: Stal niklowana, uszczelka: NBR typ mosiadz/stal Obudowa: Mosiadz niklowany/stal (QPQ), tulejka przesuwna: Mosiadz niklowany, uszczelka: NBR typ CEJN: Obudowa stal/mosiadz ocynkowany, uszczelka: NBR, typ 1.4305: Obudowa i tuleja przesuwna: 1.4305, uszczelka: Viton

Zakres temperatury:
-20°C do maks. +100°C (stal szlachetna: -15°C do maks. +200°C)

Cisnienie robocze:
0-35 bar, jak równiez próznia niska, zlacza CEJN: 0-16 bar
kompatybilny z ***:
Rectus (27, 41, 1700, 1727), TEMA (1700), CEJN (410)
Przeplyw:
MS niklowane/1.4305: 2600 l/min (opcja: -BA: 2100 l/min), mosiadz/stal: 3600 l/min, sprzeglo CEJN: 3900 l/min (cisnienie wejsciowe 6 bar, róznica cisnienia 0,5 bar)

Uwaga:
Mozliwe tylko nastepujace polaczenia gniazd zlacza i wtyku zlacza:
Gniazdo zlacza zamykajace BA z wtykiem zlacza bez zaworu
Gniazdo zlacza zamykajace BA z wtykiem zlacza zamykajace BA

***Nazwy i oznaczenia sa czesciowo zarejestrowanymi znakami towarowymi danych producentów.

Opcjonalnie:
Korpus z 1.4404 -ES4A, do wtyczek, obustronne odcinanie -BA

Dane techniczne – Szybkozłączka NW10 G1/4″ GW

Waga: 0,16 kg
Gwint: 3/4
Zakres temperatury: -20 do +100 °C
Tworzywo: mosiądz niklowany
Do wtyków z obustronnym odcięciem: nie
