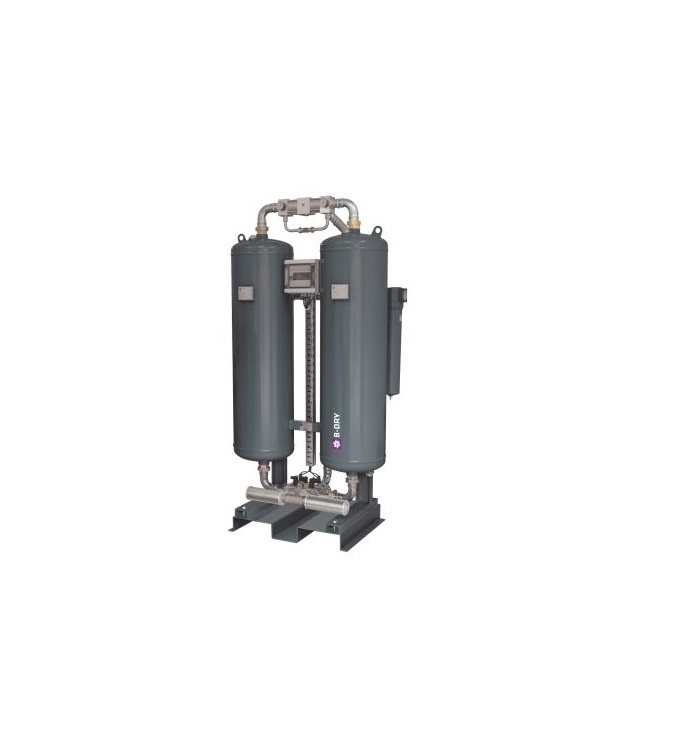

Osuszacz adsorbcyjny B-DRY 600, zimno regenerowany, punkt rosy -40°C, przepływ na wejściu przy 7bar: 9,83m3/min, przepływ na wyjściu: 7,71m3/min, wymiary: 854x671x2051mm, waga: 392kg, przyłącze: 11/2"

Seria osuszaczy adsorbcyjnych B-DRY została zaprojektowana by oddzielać wilgoć od sprężonego powietrza tym samym obniżając punkt rosy całego systemu. Osuszacze B-DRY składają się z dwóch kolumn wypełnionych wkładem osuszającym, sterownika z wyświetlaczem LCD, zaworami, manometrami, wspornikami oraz odpowiednimi obudowami z wymaganymi elementami filtracyjnymi. Adsorbcja odbywa się w pierwszej kolumnie i przebiega pod ciśnieniem podczas gdy druga kolumna jest w trakcie regeneracji z porcją już osuszonego sprężonego powietrza o temperaturze otoczenia. Gdy pierwsza kolumna zostanie nasycona do pewnego poziomu, następuje przełączenie kolumn i proces adsorbcji odbywa się kolumnie drugiej bez spadku ciśnienia na króćcu wyjściowym osuszacza. Regeneracja nasyconego złoża jest możliwa dzięki niewielkiej ilości suchego, sprężonego powietrza które ulega nagłemu rozprężeniu i staje się ekstremalnie suche. Ta porcja ekstremalnie suchego, rozprężonego powietrza, nazywana także »powietrzem oczyszczającym« jest następnie kierowana do nasyconej kolumny w kierunku przeciwnym do kierunku przepływu w celu usunięcia zaadsorbowanych cząsteczek wody ze złoża i uwolnienia ich z powrotem do otoczenia.

Ciśnienie robocze: 4 to 16 bar
Zakres temperatury pracy: 1,5 to 60 °C
Punkt rosy: -40 °C ( -25 °C / -70 °C)
Przepływ: od 110 do 1000 Nm³h
Wymiary:
A: 854 mm
B: 671 mm
C: 2051 mm
Waga: 392kg

DANE TECHNICZNE

*Jeśli osuszacz został dostarczony bez filtra sprężonego powietrza klasy 1 (ISO 8753-1) filtrującego cząstki stałe i olej to należy go dostarczyć zainstalować na wejściu powietrza do osuszacza.

OCENA OSUSZACZA ZGODNIE Z  ISO8573-1

⁽¹⁾ Typowy wynik oparty na standardowej konfiguracji i nominalnych warunkach pracy
⁽²⁾ Zależny od konkretnej konstrukcji. Klasa 2 w przypadku pracy w nominalnych warunkach pracy

WSPÓŁCZYNNIKI KOREKCYJNE
Aby poprawnie obliczyć wydajność danego filtra w oparciu o aktualne warunki pracy, przemnóż nominalną wydajność przez odpowiednie współczynniki korekcyjne.
PRAWIDŁOWA WYDAJNOŚĆ = NOMINALNA WYDAJNOŚĆ x C_OP x C_OT x C_D

CIŚNIENIE ROBOCZE

TEMPERATURA ROBOCZA                                                                       PUNKT ROSY
